ORDER: 800-998-3529
TECH: 310-637-8330
TM Replacement Parts
• Lined through part numbers are no longer available.
No. Description/Application
Mikuni No. Order No.
1.
Fitting, Starter Plunger
TM24-8001
VM24/774
007-796
VM28-418 (TM28)
VM26/116
002-815
TM32-1, TM34-2, TM36-2, TM38-1
VM29/47
002-816
TM38-3, TM38-85, TM38-86
VM29/47
002-816
TM39 and TM41 Pro Series
VM29/47
002-816
2.
Nylon Ring
TM24-8001
VM24/791A
002-780
TM28, TM32-34
VM28/1046
002-754
TM36-2, TM38-1, TM38-3,
VM38/153
002-753
TM38-85, TM38-86, TM39/41 Pro
VM38/153
002-753
3.
Screw with Lock Washer for Cable Connector
TM24-8001
CW2=2608
007-265
VM28-418 (TM28), TM32-1, TM34-2, CW2=0310
002-752
TM36-2, TM38-1, TM38-3
CW2=0310
002-752
TM38-85, TM38-86, TM39/TM41 Pro CW2=0310
002-752
4.
Cable Connector
TM24-8001
VM24/790
002-758
TM36-2, TM38-85, TM38-86
VM38/152
002-751
TM39 and TM41 Pro Series
VM38/152
002-751
5.
E-Ring (Needle Clip)
All TM Series
VM20/369
002-083
6.
Jet Needles
Pg.204
7.
Throttle Valves
Pg.179
8.
Idle Rod
(TM Carburetors with Top Idle Adjustment)
TM36-2, TM38-1, TM38-3
VM38/159
002-732
9.
Mixing Chamber Body
–––––––
–––––––
10.
Screw, Jet Block
All TM Series
VM38/132
002-742
11.
Washer
All TM Series
VM34/274
002-741
12.
Jet Block, Left - TM38-1, TM38-3
VM38/144
002-710
13.
Jet Block, Right - TM38-1, TM38-3
VM38/145
002-711
14.
Float Pin
All TM Series
BV26/22
002-107
15.
Float Arm
TM32-1, TM34-2, TM36-2,, TM38-1 VM36/15
002-112
TM38-3, TM38-85, TM38-86
VM36/15
002-112
TM39 and TM41 Pro Series
VM36/15
002-112
16.
Cap, Float Guide Pin
VM28-418 (TM28), TM32-1, TM34-2 VM26/42
002-718
TM36-2, TM38-1, TM38-3
VM26/42
002-718
17.
Pilot Jet
All TM Series
VM22/210
Pg.212
18.
Float
TM24-8001
VM24/365
007-255
VM28-418 (TM28)
VM28/694
007-726
TM32-1, TM34-2, TM36-2,, TM38-1 VM24/236
002-113
TM38-3
VM24/236
002-113
TM38-85, TM38-86, TM39/41 Pro
RH
859-52020
002-481
TM38-85, TM38-86, TM39/41 Pro
LH
859-52021
002-482
19.
Gasket, Float Chamber
TM24-8001
VM20/492
007-250
VM28-418 (TM28)
VM26/228
007-251
TM32-1, TM34-2, TM36-2, TM38-1
VM34/374
002-700
TM38-3, TM38-85, TM38-86
VM34/374
002-700
TM39 and TM41 Pro Series
VM34/374
002-700
20.
Float Chamber (Bowl) Assembly
TM36-2, TM38-1, TM38-3
TM32/02-100
002-701
TM38-85, TM38-86, TM39/41 Pro
TM38/138
007-767
21.
Plate, Hose Retaining
VM28-418 (TM28)
VM28/79A
002-204
TM32-1, TM34-2, TM36-2, TM38-1
VM28/79A
002-204
TM38-3, TM38-85, TM38-86
VM28/79A
002-204
TM39 and TM41 Pro Series
VM28/79A
002-204
22.
Screw with Lock Washer
TM24-8001
CW2=0416-B
002-615
VM28-418 (TM28)
CW2=0416
002-823
TM32-1, TM34-2,
CW2=0516
002-373
TM36-2, TM38-1, TM38-3
CW2=0518
002-719
TM38-85, TM38-86, TM39/41 Pro
CW2=0518
002-719
Note:
TM Flat Slide Standard Jetting Specifications, see page 90.
Float Height
See Page 178
A
C
B
D
Size (mm)
A B C D Total Width
TM24-8001
31 75 145 44 76
VM28-418 (TM28) 33 82 135 44 76
TM32-1
40 83 160 58 78
TM34-2
40 83 160 58 78
TM36-2
43 100 170 62 75
TM38-85
47 100 170 62 75
TM38-86
43 100 170 62 75
TM39 Pro-Series 43 100 170 62 75
TM41 Pro-Series 47 100 170 62 75
Carburetor Dimensions

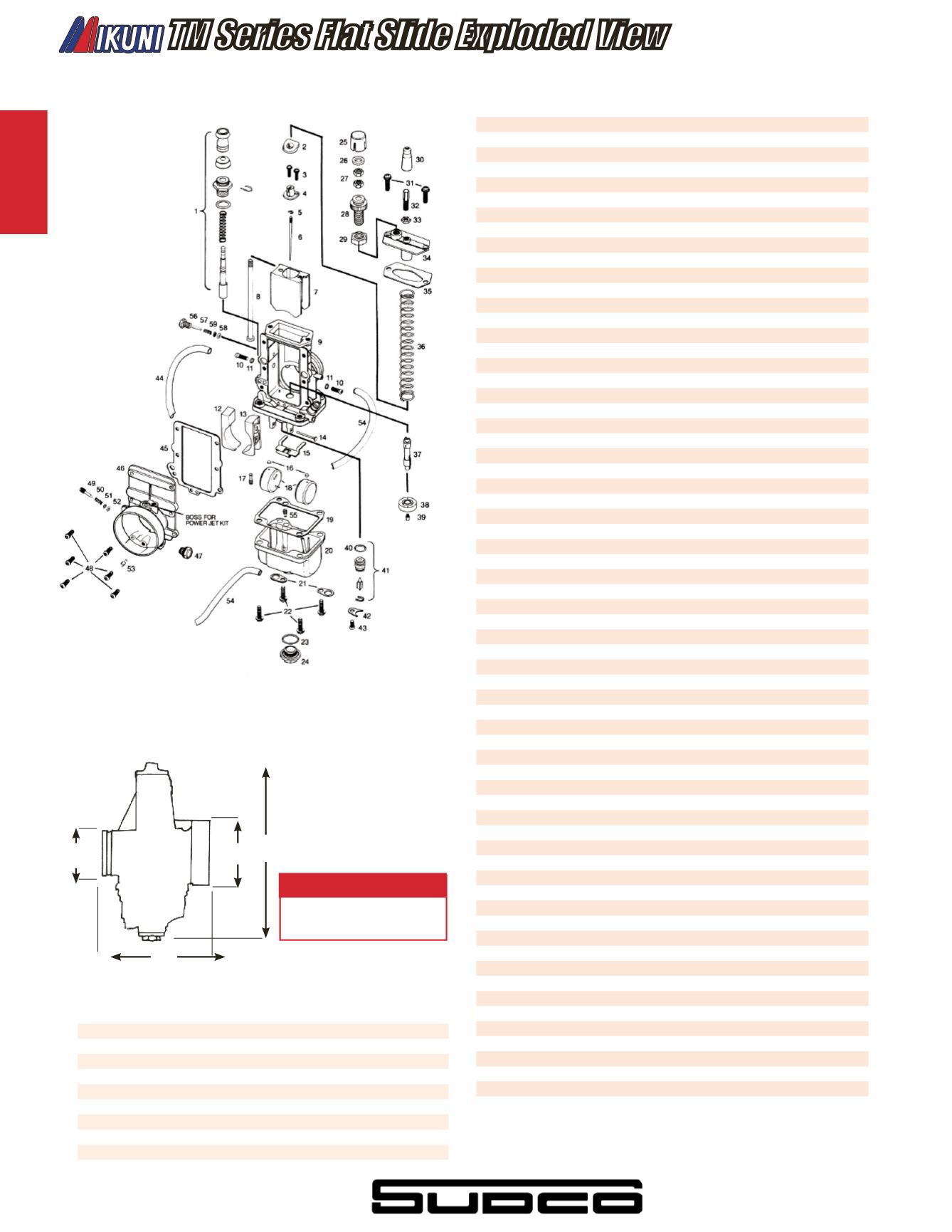

TM Series Flat Slide Exploded View
